Trespa Cephe Sistemleri Nasıl Uygulanır?
Trespa cephe sistem detayları, Trespa kompakt laminat panellerin cepheye uygulanma yöntemlerini ve montaj sistemlerini açıklayan teknik bilgilerdir.
YAPIŞTIRMA SİSTEMİ
Trespa sistem detayları, Trespa kompakt laminat cephe kaplama panellerinin alüminyum veya çelik konstüksiyon üzerine mekanik montaj veya yapıştırma yöntemi ile uygulanma prensiplerini açıklar.
6 – 8 mm et kalınliğındaki Trespa kompakt laminat panellerin, bina cephesine braketler vasıtasıyla ankre edilmiş aliminyum T ve L profillere veya bina cephesine kimyasal dübel ve metrik rotlar vasıtasıyla ankre edilmiş çelik profil ve karkas sistemine yapıştırılması şeklinde uygulanır. Panel kalınlığı tamamen iklim koşulları ile ilgili olup, paneller arasındaki derz boşlukları açık olabileceği gibi klape, lambalı gibi derz kaplama sistemleri geliştirilebilir.
Derz aralığı mesafesi açık sistemlerde panel kalınlığı kadar olmalıdır.
1) Trespa Meteon Compact Laminat Panel
2) Altyapı Malzemesi
Projesine göre (30-40×40)x1,5-2 mm kesitli TS EN 10305 – 3, TS EN 10305 – 5, TS 5317, TS 301-1/2/3/4 normları toleranslarına göre üretilmiş galvaniz sacdan katlama kutu veya alüminyum profil .
3) Yapıştırma Malzemesi
SikaTack Panel, tek bileşenli, poliüretan esaslı, elastik havalandırmalı cephe panelleri yapıştırma kiti kullanılacaktır.
4) Isı İzolasyon Malzemesi
İzocam CEPHEPAN marka bir yüzü sarı veya siyah cam tülü kaplı ve silikon katkılı, 5 cm et kalınlığında 60×120 cm ebatlarında, ısı geçirgenlik direnci m² K/W =1,25 , Yoğunluk 40 kg/m³ olan camyünü levhalardır.
5) Buhar Dengeleyici Malzemesi
Dupont TYVEK marka su buharı geçişine açık reflektif yalıtım örtüsü. (Proje spesifikasyonlarına bağlı olarak )
AGRAFLI ASKI SİSTEMİ
8,10 veya 12 mm et kalınlığındaki Trespa kompakt laminat panelleri için uygulanabilen mekanik montaj sistemidir. Bina cephesine düşeyde braketler vasıtasıyla bağlanmış aliminyum köşebent profillerine, yatayda özel kesitli aliminyum raylar monte edilir. Compact laminat panellerin derz oluşturulacak kenarlarına derz çıtasının geçirebilmesi için kanallar açılır. Panellerin arkasına takılan agraflar ayarlı vidalar ile aliminyum raylara takılır. Derz aralarına 3 mm et kalınlığında compact laminat derz çıtası geçirilerek derzler kapatılır. Bu sistemin seçişmesindeki esas prensip iklim koşulları veya projenin spesifik durumudur. Compact Laminat giydirme cephesistemleri ile ilgili en eski sistem olup. Yapıştırma sisteme oranla daha pahalı, uygulama süresi ve işçiliğin yarı yarıa arttığı unutulmamalıdır.
1) Trespa Meteon Kompakt Laminat Panel
2) Altyapı Malzemesi
Özel Kesitli Alüminyum profiller.
3) Isı İzolasyon Malzemesi
İzocam CEPHEPAN marka bir yüzü sarı veya siyah cam tülü kaplı ve silikon katkılı, 5 cm et kalınlığında 60×120 cm ebatlarında, ısı geçirgenlik direnci m² K/W =1,25 , Yoğunluk 40 kg/m³ olan camyünü levhalardır.
4) Buhar Dengeleyici Malzemesi
Dupont TYVEK marka su buharı geçişine açık reflektif yalıtım örtüsü. (Proje spesifikasyonlarına bağlı olarak )
PERÇİNLİ SİSTEM
6 veya 8 mm et kalınlığındaki Trespa Meteon kompakt laminat paneller için uygulanabilen yarı örünür montaj sistemidir. Bina cephesine braketler vasıtası ile ankre edilmiş aliminyum L ve T profillere panellerin özel renkli perçinler vasıtasıyla montajından oluşur. Stadyum veya benzeri geniş cepheli yüzeylerde tercih edilir. (Perçin başlarına takılan cap’lerin algılanması zordur.)
1) Trespa Meteon Kompakt Laminat Panel
2) Altyapı Malzemesi
Alüminyum T ve L profil .
3) Perçin
Alüminyum Pop perçin
4) Isı İzolasyon Malzemesi
İzocam CEPHEPAN marka bir yüzü sarı veya siyah cam tülü kaplı ve silikon katkılı, 5 cm et kalınlığında 60×120 cm ebatlarında, ısı geçirgenlik direnci m² K/W =1,25 , Yoğunluk 40 kg/m³ olan camyünü levhalardır.
5) Buhar Dengeleyici Malzemesi
Dupont TYVEK marka su buharı geçişine açık reflektif yalıtım örtüsü. (Proje spesifikasyonlarına bağlı olarak )
YALIBASKISI SİSTEM

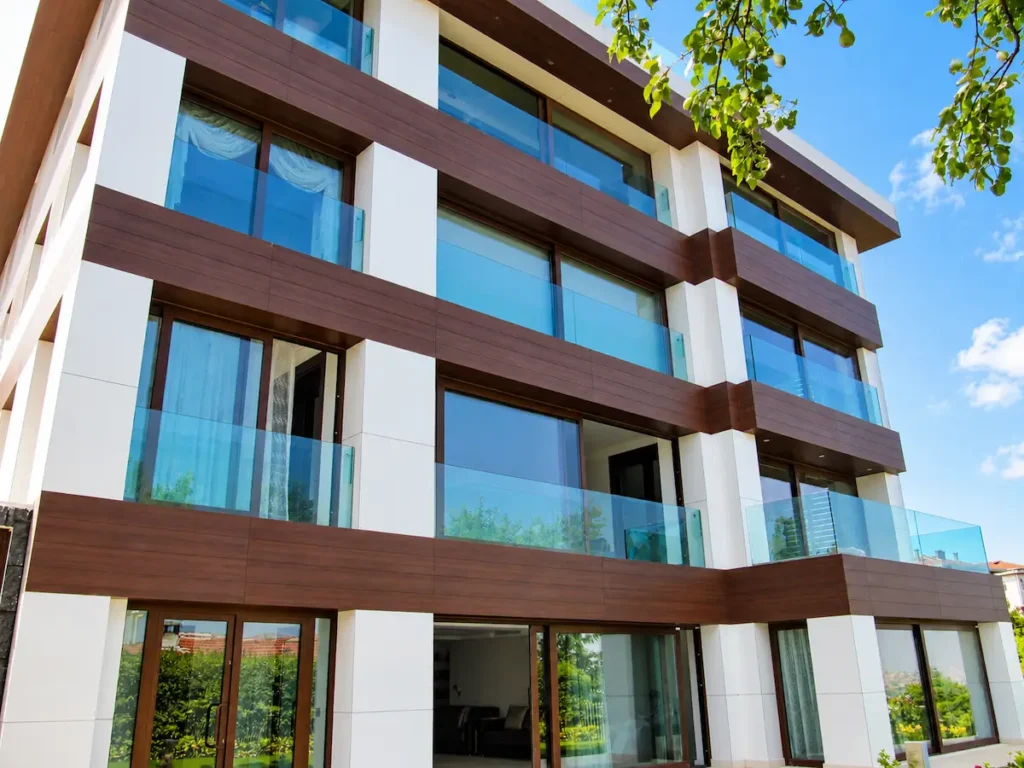

Genelde villa,yalı tipi yapılarda renovasyon amaçlı kullanılan, 4 veya 6 mm et kalınlığındaki Trespa Meteon kompakt laminat paneller için uygulanabilen gizli montaj sistemidir. Alüminyum veya ahşap altyapı kullanılabilir. Altyapı sistemine göre perçinleme veya özel klips sistemiyle montaj gerçekleştirilir.
Tam boy plakadan istenilen modülasyonda kesilebileceği gibi 3050x250x6 mm ebatlarında lap siding compact panelleri hazir olarak temin edilebilir.
1) Trespa Meteon Kompakt Laminat Panel
2) Altyapı Malzemesi
Alüminyum özel kesitli profil .
3) Perçin
Alüminyum Pop perçin veya klips
4) Isı İzolasyon Malzemesi
İzocam CEPHEPAN marka bir yüzü sarı veya siyah cam tülü kaplı ve silikon katkılı, 5 cm et kalınlığında 60×120 cm ebatlarında, ısı geçirgenlik direnci m² K/W =1,25 , Yoğunluk 40 kg/m³ olan camyünü levhalardır.
5) Buhar Dengeleyici Malzemesi
Dupont TYVEK marka su buharı geçişine açık reflektif yalıtım örtüsü. (Proje spesifikasyonlarına bağlı olarak )
